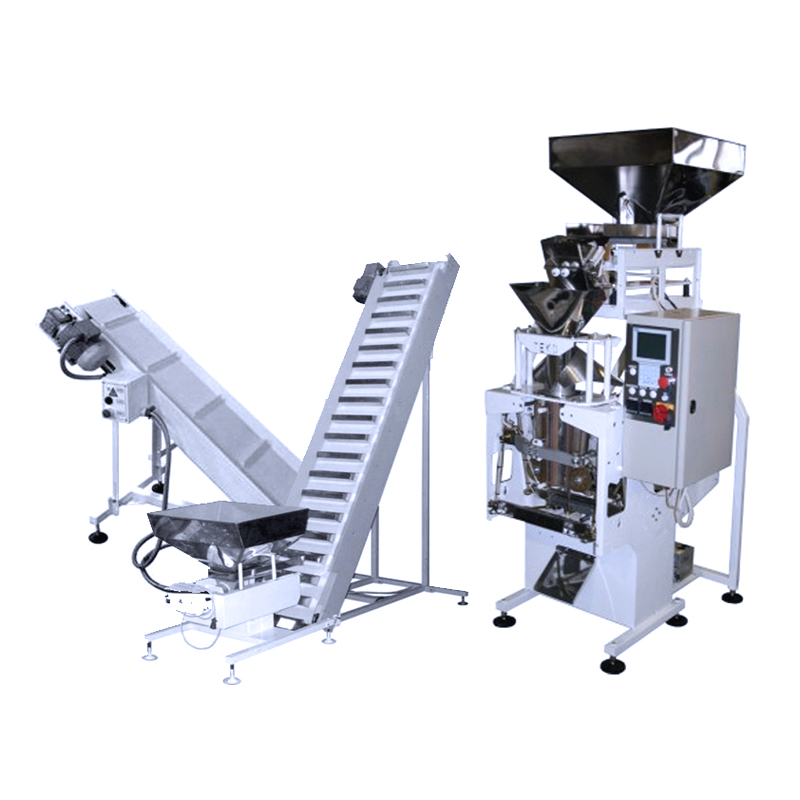

Линия фасовки сыпучих продуктов У03 сер.054 (исп. 11Э)

Видео:

Линия предназначена для дозирования и упаковки сыпучих умеренно пылящих продуктов. Автомат дозирует по весу с высокой точностью в пакеты, формируемые из рулонной пленки. Используемая для упаковки пленка - одно- и многослойный (дублированный) полипропилен.

Состав линии:

  • бункер-питатель
  • транспортер загрузочный Т-01
  • фасовочно-упаковочный автомат У03 сер. 054 (исп. 11Э)
  • транспортер для выгрузки пакетов Т-02

1. Автомат фасовочно-упаковочный У03 сер. 054 (исп. 11Э):

Тип упаковки:

Пакет подушкаПодушка с плоским дномПодушка с плоским дном и проваркой граней

Состав: машина упаковочная, устройство дозирующее, рама.

Особенности исполнения: Фасовочно-упаковочный автомат с однокаскадным 1-ручьевым дозатором, датером в шве на 6 знаков, фотодатчиком, инкодером. Электрический привод, отсутствие пневматических элементов.

Работает с пленками шириной до 500 мм (ПП, дублированные, ПВД, ПНД).

Описание: Упаковочный автомат предназначен для фасовки сыпучих продуктов с высокой точностью. Упаковка производится в пакеты из полипропиленовой пленки, формируемые аппаратом из рулона. Упаковываемые продукты: крупы, короткорезанные макаронные изделия, орехи, семечки, сахар, чай, чипсы и т.д.

Устройство дозирующее состоит из бункера, вибролотка, платформы с тензометрическим датчиком и электронного блока. С электронного блока задаются параметры для работы дозатора, на дисплее высвечивается текущее значение веса. Набранная доза сбрасывается автоматически по продуктопроводу в сформированный из полипропиленового полотна пакет и запечатывается. На всех этапах работы присутствие оператора не требуется. Для формирования упаковочной линии автомат может комплектоваться транспортерами для подачи продукта и отведения готовых пакетов, бункером-питателем и накопительным столом.

Технические характеристики

Пределы дозирования,гр

30-2000

Производительность:



доза от 30 до 250 гр.(погрешность 2 гр)

до 25 уп/мин

доза от 251 до 900 гр.(погрешность 1%)

до 12 уп/мин

Электропитание,В

220

Потребляемая мощность,кВт,не более

0,6

Вместимость бункера,л

80

Масса,кг

220

Габариты,мм

2000x1560x800

Дополнительные опции:

  • Оклейка тефлоном или пенофолом
  • Устройство прокалывания пакета
  • Комплект "еврослот"
  • Устройство удаления пыли из пакета
  • Устройство формирования плоского дна
  • Термодатер-12 знаков
  • Устройство заполнения пакета инертным газом

2. Бункер-питатель БП-01:

Предназначен для подачи сыпучих пищевых продуктов к загрузочному транспортеру.

Обеспечивает:

  • Транспортирование сыпучих продуктов
  • Плавную регулировку скорости подачи продукта на загружной транспортер

 Технические характеристики

 Электропитание, В

 220

 Потребляемая мощность, кВт

 0,15

 Вместимость бункера, л

 300

 Производительность, кг/мин

 до 50

 Масса, кг

 85

 Габариты
 длина, мм
 ширина, мм
 высота, мм


1370
1060
1000

3. Транспортер загрузочный Т-01 (исп. 04):

Предназначен для подъема и подачи сыпучих пищевых продуктов в приемный  бункер дозатора. Снабжен системой поддержания уровня продукта в бункере дозатора

Технические характеристики

 Мощность электродвигателя

0,37 кВт

 Электропитание

380в

 Потребляемая мощность

0,4 КВт

 Масса

70 кг

Производительность

 25 кг/мин

Высота подъема 2 250 мм
Общая высота 2 750 мм
Длина 1 825 мм
Ширина 1 004 мм

4. Транспортер для выгрузки пакетов

Транспортер предназначен для выгрузки пакетов от фасовочно-упаковочного аппарата на приемный стол. Транспортер используется как вспомогательное оборудование для фасовочно-упаковочного производства. Высота подъема продукта может регулироваться. Производится в нескольких исполнениях в зависимости от применения. Может дополнительно комплектоваться накопительным столом.

Технические характеристики

 Мощность электродвигателя

 0,37 кВт

 Электропитание

 380В

 Габариты

 (ДхВхШ) 1250х1050х500

 Потребляемая мощность

 0,4 КВт

 Высота подъема

 900-1000 мм

 Масса

 50 кг

 Производительность

 2000 пак/час

 Кол-во обслуживающего персонала

 не требуется

5. Компрессор

Предназначен для создания рабочего давления в пневмосистеме автомата.

Линия представлена в максимальной комплектации. Заказчик формирует Линию по своему выбору.
